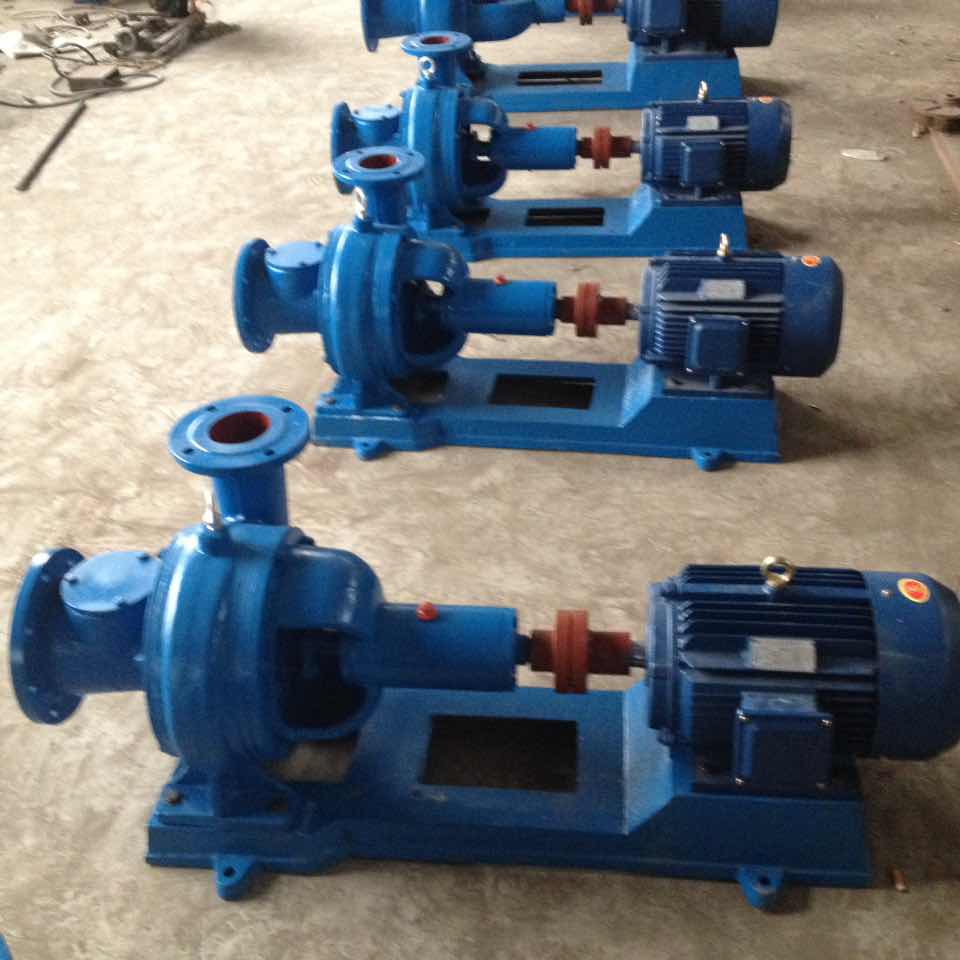

    轴面投影图常简称轴面图，是将纸浆泵叶轮流道用圆柱投影法投影到经过旋转轴的平面上。叶片的轴面投影就是将叶片坚持径向尺寸不变，旋转后贴在轴面上。实践上，叶片进、出口边的轴面投影和盖板与轴面的交线就组成了整个叶片的轴面投影。至于叶片的弯曲状况，要借助平面投影图来表示出来。

    平面投影图常简称平面图，是将流道投影于垂直轴线的平面上。在该投影面上，反映径向和圆周方位的外形。叶轮的平面投影图能够看作是取下前盖板后，从叶轮吸人口沿轴线看到的结果。

    与叶轮番道几何外形直接相关的尺寸包括:叶轮的进口直径Do，叶片进、出口直径D,, D2，叶片进、出口宽度bi , b2，叶片进、出口安放角月、风，叶片数z和节距to

    为了进一步剖析液体在叶轮中的活动，我们可采用把整体化为部分的办法，即把叶轮内的活动分层。假定每层间的液体互不掺杂，当分的层数很多时，便得到微元流层。此流层契合流面的性质—其上恣意一点的速度均与之相切，故流层就是流面。显然，叶轮前、后盖板的内旋转面都是边境流面。从前盖板到后盖板，还可分出恣意多个相似的流面。这样，研讨叶轮内的活动就能够简化为研讨几个不同流面上活动的问题。几个流面上的活动可能完整不同，但研讨办法是相同的。
