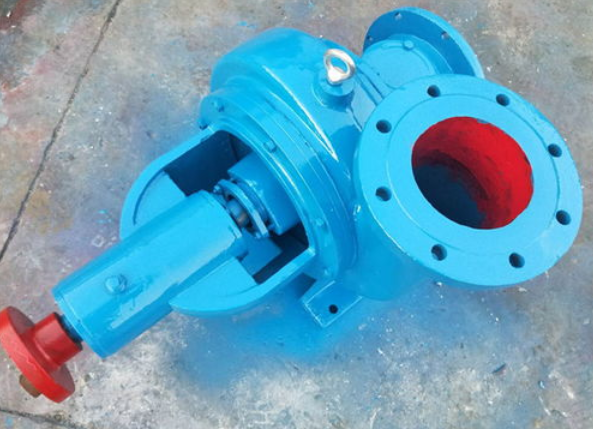

轴向投影图常简称轴向投影图，是用圆柱投影法将纸浆泵的叶轮转轮投影到通过转轴的平面上。叶片轴向投影是保持叶片径向尺寸不变，旋转后贴在轴向面上。实际上，叶片入口和出口边缘的轴向投影以及盖板和轴向表面之间的交线构成了整个叶片的轴向投影。至于叶片的弯曲，要用平面投影来表示。

平面投影图通常被称为平面图，它将转轮投影在垂直轴的平面上。在投影平面上，反映了径向和周向的形状。叶轮的平面投影可以看做是拆下前盖后，从叶轮上沿轴向吸人的结果。

与叶轮转轮几何形状直接相关的尺寸有:叶轮进口直径Do，进出口直径D，，叶片D2，叶片进出口宽度B1，b2，叶片进出口设置角度，风力，叶片数Z，螺距to。

为了进一步分析液体在叶轮内的流动，我们可以采用化整为零的方法，即将叶轮内的流动进行分层。假设各层液体互不掺杂，当层数较多时，将得到微元流动层。这个流层符合流面的性质——其上任意一点的速度都与其相切，所以流层就是流面。显然，叶轮前后盖板的内旋转面是边界流面。从前盖板到后盖板可以分离出任意数量的相似流动表面。这样，对叶轮内流动的研究可以简化为对几种不同流面上/流动的研究。几个流面上的流动可能完全不同，但研究方法是一样的。
